外腔半导体激光器
产品介绍
ECL801型Littrow 结构外腔半导体激光器的基本原理是利用光栅的色散选择作用，使得激光增益中频率很窄的一部分发射谱反馈至激光管内，增加了出射激光模式的竞争性，使得激光更容易工作在单纵模与窄线宽状态。Littrow 结构外腔半导体激光器中激光管出射的激光通过闪耀光栅的“0”级衍射形成出射激光，“1”级衍射光反射至激光管选择激光频率（图1）。Littrow 结构外腔半导体激光器具有结构简单、便于使用等优点，在我们的设计中加入了电流前馈，使得激光波长的连续调谐范围得到扩展（见图3）。为了激光稳频的需求，ECL801型外腔半导体激光器具有电流调制与PZT调制的功能，可以满足不同用户的要求。
|
|
|
|

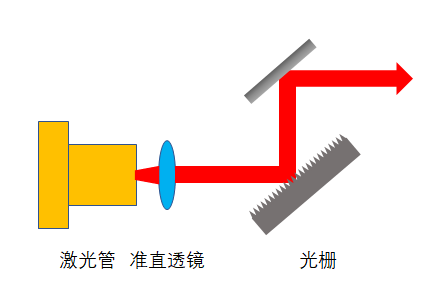

图1. Littrow 结构原理图 |
图2. 外腔半导体激光头 |
|
|
|
|

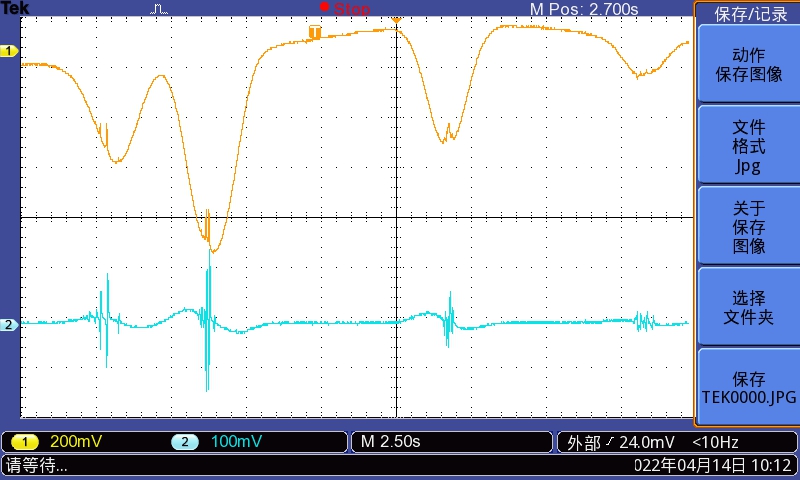

图3. 铷原子D2线饱和吸收光谱及误差信号（Rb85与Rb87） |

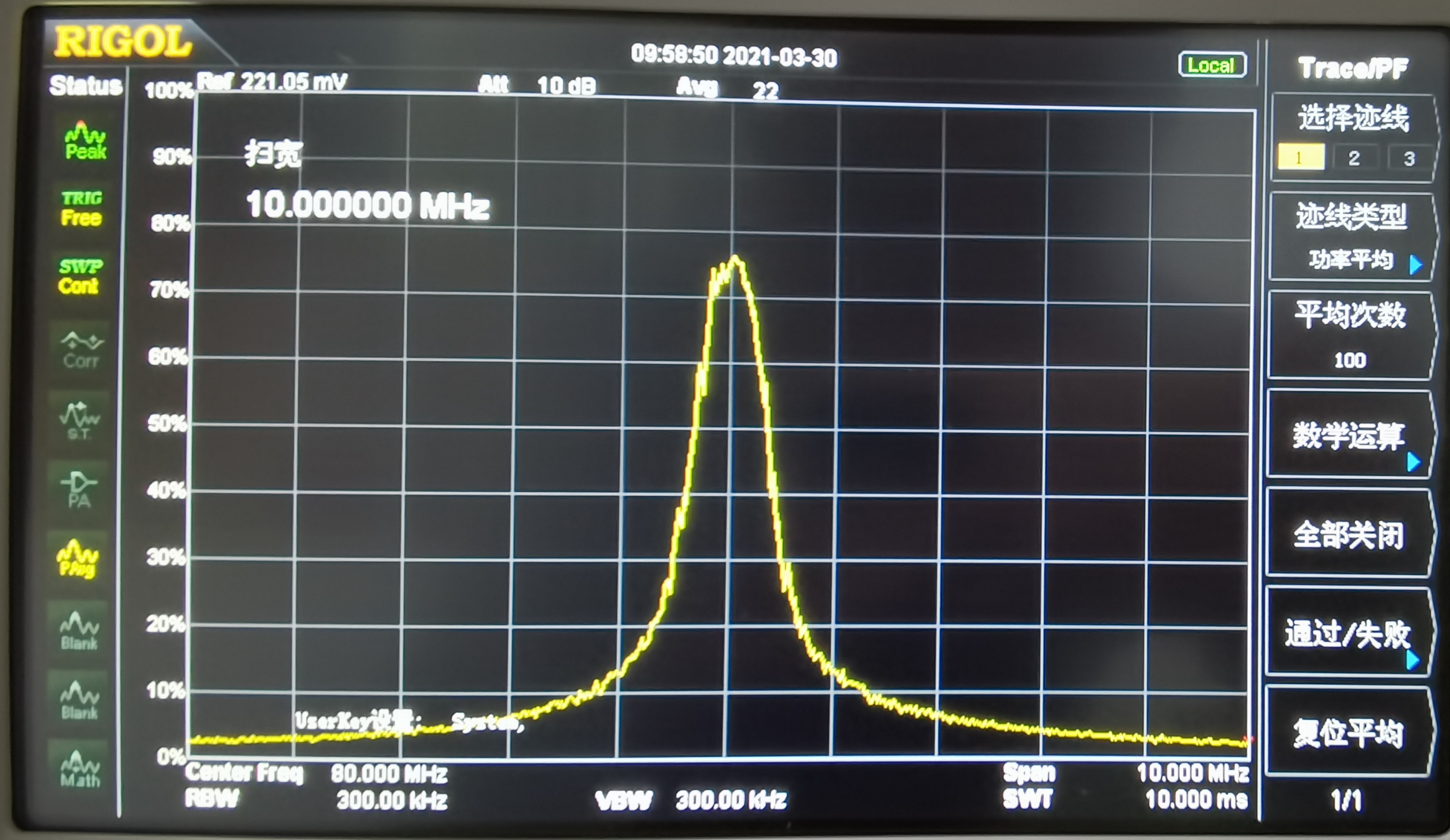

图4. ECL801型外腔半导体激光器激光线宽测试（拍频结果≤1MHz） |
产品特点
可调谐、窄线宽、便于稳频、体积小、结构紧凑等
产品应用
激光光谱、环境监测、工业测量等领域
技术指标
| 中心波长范围 | 369-1650nm |
| 波长粗调范围 | AR：30-50nm；FP：3-10nm |
| 无跳模范围 | AR：10-20GHz；FP：3-20GHz |
| 线宽 | ≤1MHz |
| 最大输出功率 | 10-200mW |
| 功率稳定性 |
空间输出：≤0.05%@10min，≤0.5%@10h（环境温度变化小于2℃）； 光纤输出：≤1%@1h（环境温度变化小于2℃） |
| 光高 | 50mm |
| 光纤耦合 | 保偏光纤（FC/APC）输出，耦合效率≥65%*，消光比≥25dB |
| 驱动温度控制 | 温度控制范围：15-40℃；稳定性：≤1mK@10h |
| 驱动电流控制 | 电流控制范围：0-200mA（max：5V/600mA）； 纹波噪声：≤1uA；长期漂移：≤5uA；反馈带宽：150kHz |
| 驱动高压控制 | 电压输出：0-60V；扫描频率：0.2-20Hz；反馈端口内置PI调节 |
| 尺寸 | 单激光头：142*65*75mm3 ； 驱动电源：3U机箱，387*340*150mm3（标准）；483*340*150mm3（稳频） |
| 工作环境 | 温度：20-30℃；湿度：20-70% |
备注：* 耦合效率：耦合头前激光功率/光纤输出功率
典型波长及范围
|
中心波长（nm） |
369 |
375 |
390-400 |
400-410 |
420-425 |
435-465 |
465-482 |
483-493 |
510-520 |
|
波长范围（nm） |
1 |
1 |
1 |
2 |
2 |
4 |
4 |
3 |
4 |
|
输出功率（mW） |
15 |
25 |
20/40 |
60 |
40/80 |
300 |
180 |
150 |
80 |
|
中心波长（nm） |
633 |
642/658 |
649/671 |
679-690 |
683-690 |
695-708 |
722-737 |
750-770 |
770-795 |
|
输出功率（mW） |
8 |
80 |
150 |
20 |
30/150 |
30 |
35 |
80 |
80 |
|
中心波长（nm） |
800-850 |
850-880 |
880-940 |
925-989 |
989-1088 |
990-1110 |
1518-1556 |
1616-1649 |
|
|
输出功率（mW） |
50/150 |
100 |
150 |
40/100 |
80 |
100-200 |
100 |
70 |
|
