FP标准具(干涉仪)
产品介绍
F-P共焦球面扫描干涉仪是利用多光束干涉原理设计的一种光学仪器,当入射光的频率满足其共振条件时,会形成相长干涉,对应着很高的透射光强,从而可以作为测量激光纵模等参量的有效工具。它是一种利用多光束干涉现象来工作的装置,在提高光谱的单色性、研究光谱线的精细结构和超精细结构、测量和压窄线宽及腔内选模等方面有非常重要的作用。

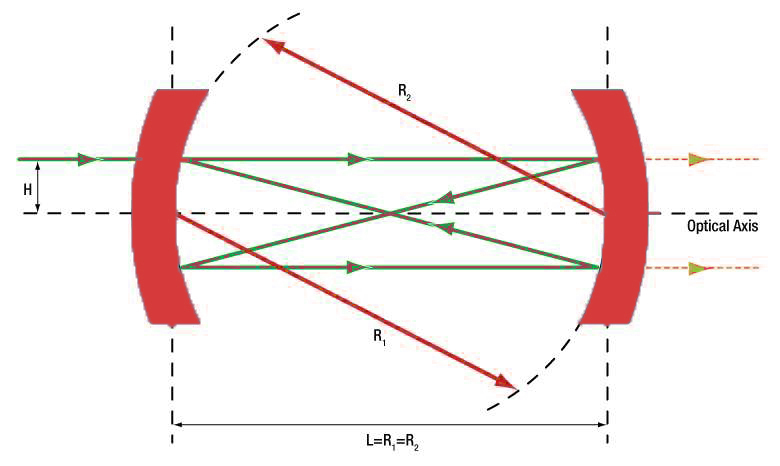

图1 F-P扫描干涉仪的基本结构图
如图1所示,F-P扫描干涉仪由两片曲率半径为r的反射镜相对放置,其中一片反射镜固定在压电陶瓷上,他们的间距d等于曲率半径,从而构成球面对称共焦腔。被检测光束入射到谐振腔后,会在腔内形成多次往返,其中一小部分光透射到腔外。只有波长满足kλ=4d(k为正整数)的光才会形成干涉相长,在光电探测器上得到较强信号。压电陶瓷上加载扫描电压时,腔长随之改变,入射光不同频率成分先后满足干涉相长条件,因而光电探测器上获得随时间变化的光强信号,继而得到待测光光谱。
产品特点
机械结构稳定,易于调节,使用方便等
产品应用
教学、光谱学、测量和长度计量等领域
技术指标
波长 | 750-800nm、400-800nm、750-1100nm |
自由光谱范围 | 2.5GHz、20GHz(可定制) |
精细度 | >100(典型值100) |
尺寸 | Ø30mm*54mm |
材质 | 铝、殷钢 |
工作温度 | 15-35℃ |
