激光放大器
产品介绍
TAL801型可调谐半导体激光放大器是利用半导体材料的受激辐射放大原理实现相干光放大的器件。可调谐半导体激光放大器主要由半导体激光放大器芯片与驱动电源组成，半导体激光放大器芯片的有源区采用体双异质结结构，在几何结构上成锥型结构，使它可以更容易地对入射激光进行行波放大。它的工作原理是由驱动电流将半导体载流子转化为反转粒子，使注入种子光幅度放大，并保持注入种子光的偏振、线宽和频率等基本物理特性。工作原理通常为MOPA结构。由于TAL801型可调谐半导体激光放大器具有较宽的增益带宽（10-20nm），当注入光波长发生变化时，放大器的激光输出波长也随之变化，故具有波长调谐功能，同时激光放大器可以保持种子激光的线宽。我们的产品种类包括单放大头（不含光隔离器）、光纤输入输出放大头（含60dB光隔离器）、集成种子光、包含吸收稳频的光纤输出激光放大器（高功率激光器）。
图1 锥形放大器原理图

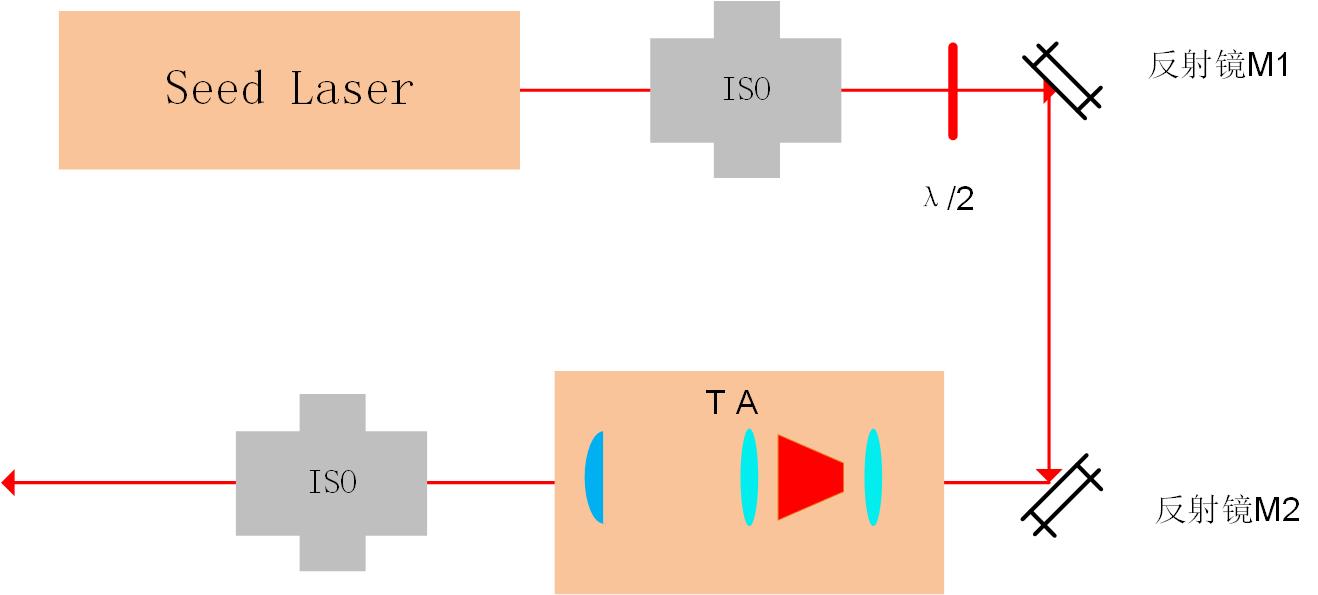

图2 MOPA结构原理图

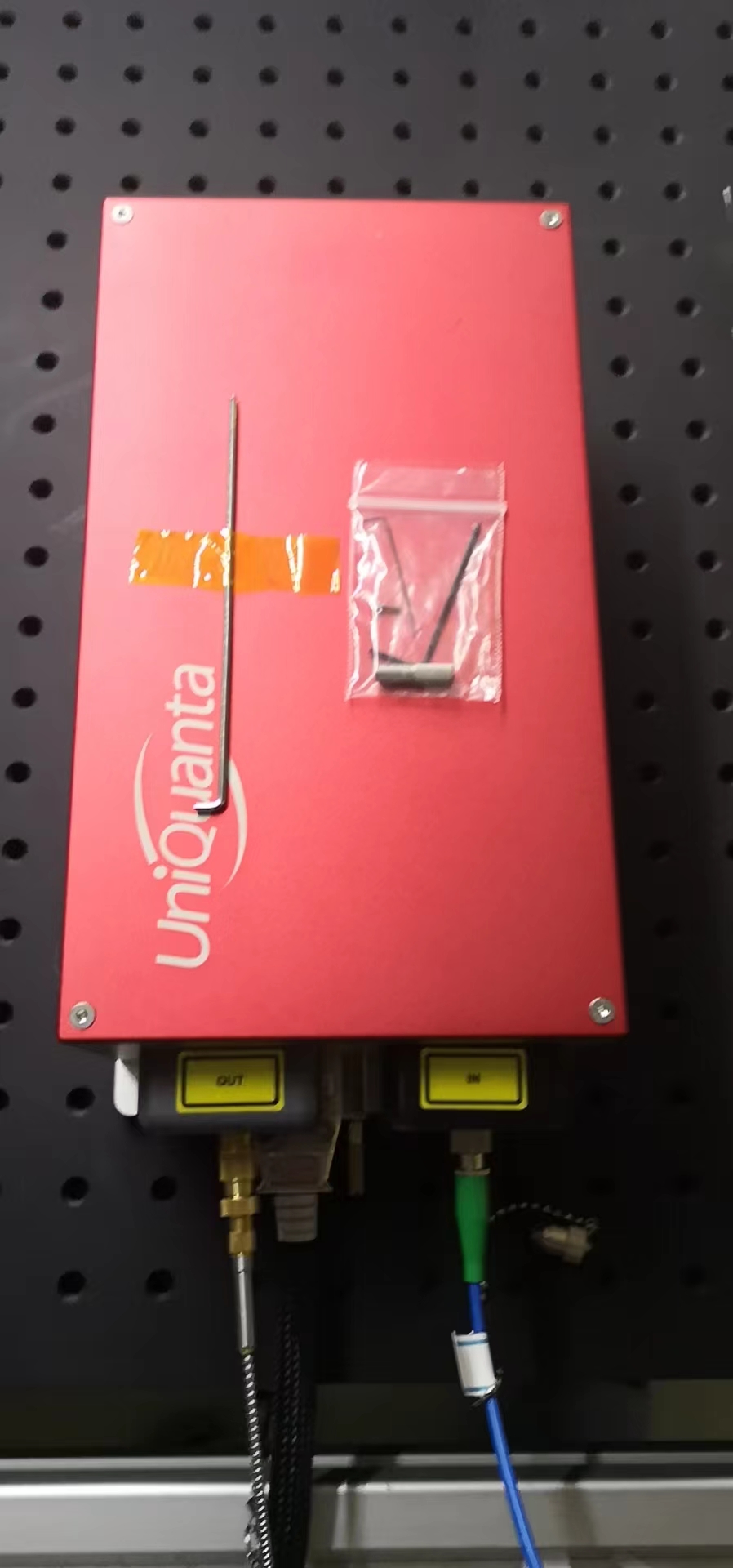

图3 光纤输入输出放大头（输入可改为空间）

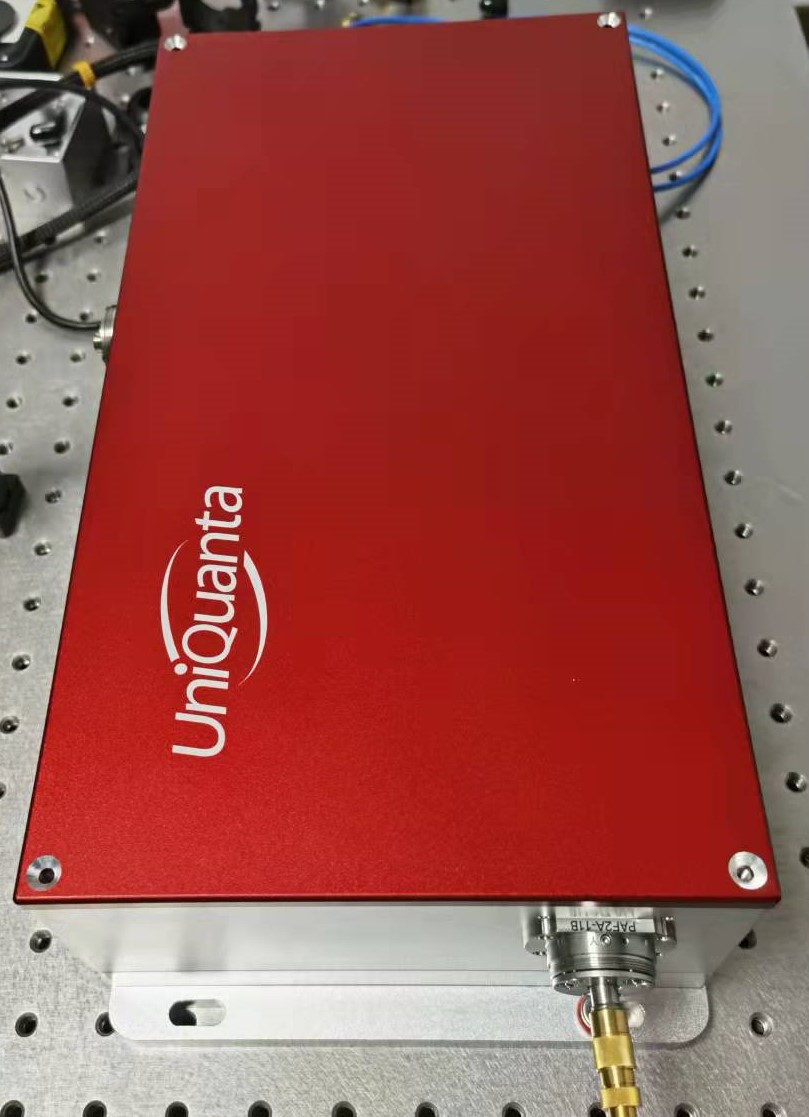

图4 集成种子光、饱和吸收稳频的光纤输出激光放大器（高功率激光器）
图 5 激光放大器输出功率稳定性

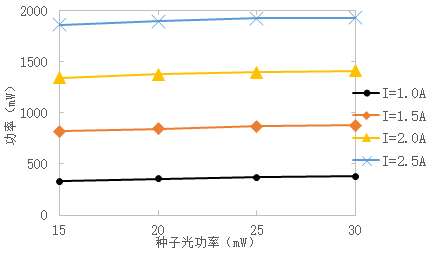

图6 种子光功率对TA输出功率的影响
图7 TA工作温度对TA输出功率的影响
产品特点
体积小、调节方便、增益带宽宽、便于集成等
产品应用
激光光谱、环境监测、工业测量等领域
技术指标
| 中心波长（nm） | 732 | 765 | 780 | 795 | 808 | 830 | 852 | 895 | 960 | 1064 |
| 波长范围（nm） | 730-740 | 765-775 | 770-790 | 785-805 | 808-825 | 830-845 | 848-855 | 880-903 | 970-980 | 1040-1067 |
| 输出功率（mW）* | 500 | 1500 | 3000 | 2000 | 2000 | 600-900 | 2000 | 2000 | 2000 | 2000 |
| 线宽 | 与种子光相同 | |||||||||
| 驱动温度控制 | 温度控制范围：15-40℃；稳定性：≤1mK@10h | |||||||||
| 驱动电流控制 | 电流控制范围：0-4A；纹波噪声：≤20uA（满载） | |||||||||
| 尺寸 | 单放大头：163*70*74.5mm3，驱动电源： 353*360*150mm3 | |||||||||
| 工作环境 | 温度：20-30℃；湿度：20-70% | |||||||||
*注：TA输出经过光隔离器（60dB）之后光纤耦合输出功率约为TA激光管输出功率的0.55-0.6，偏振消光比≥25dB
